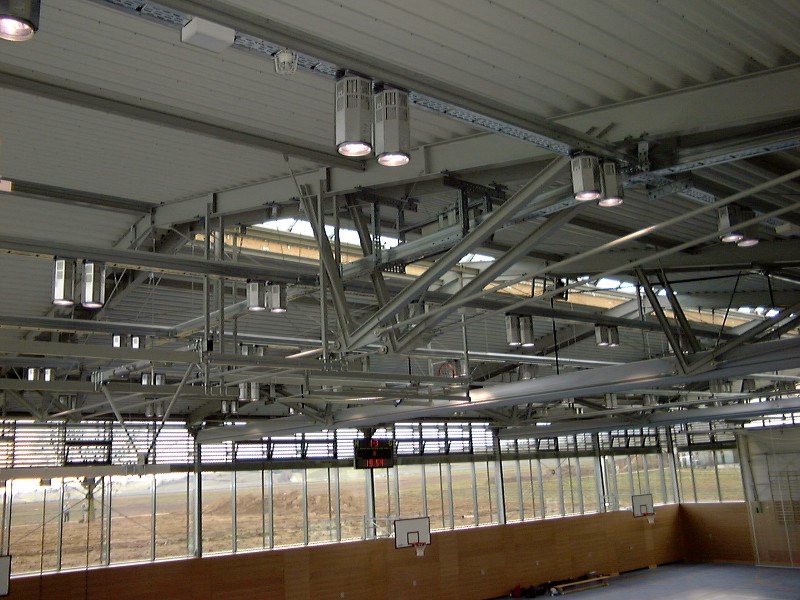

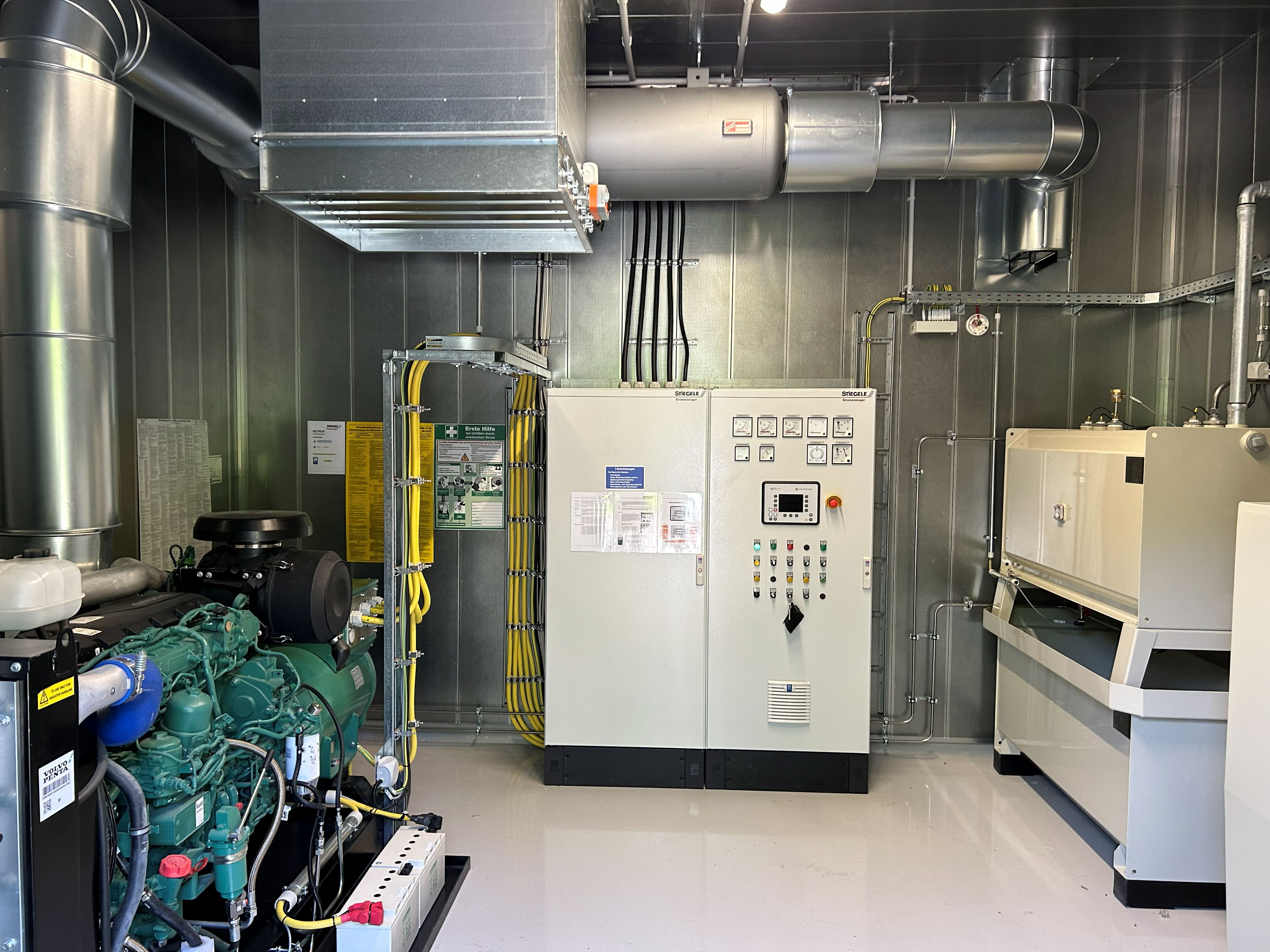

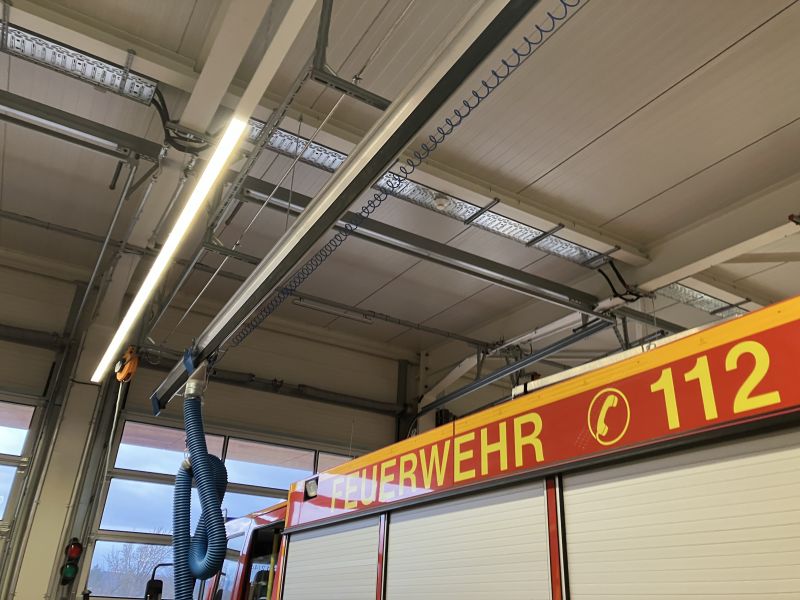

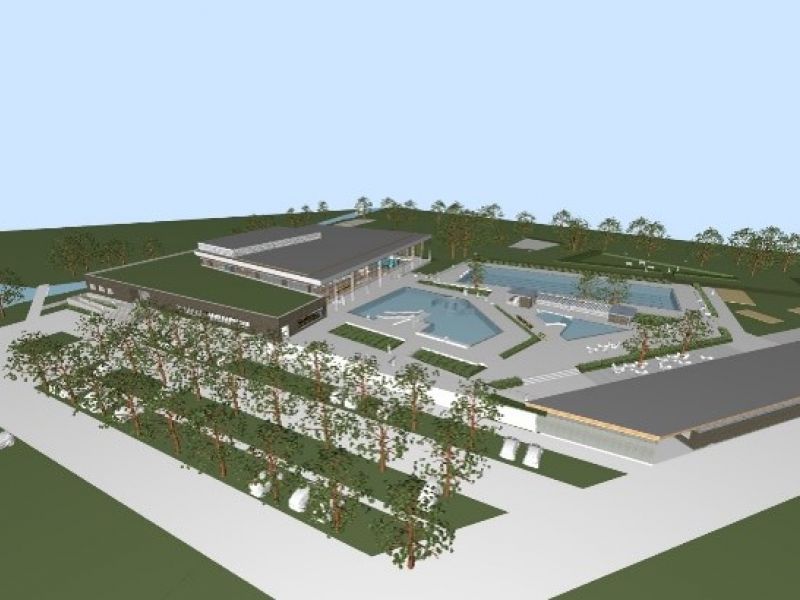

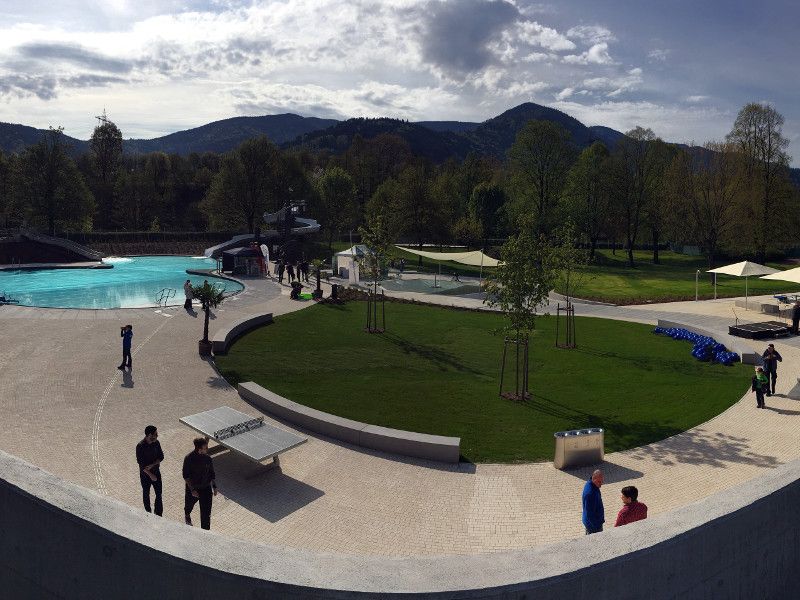

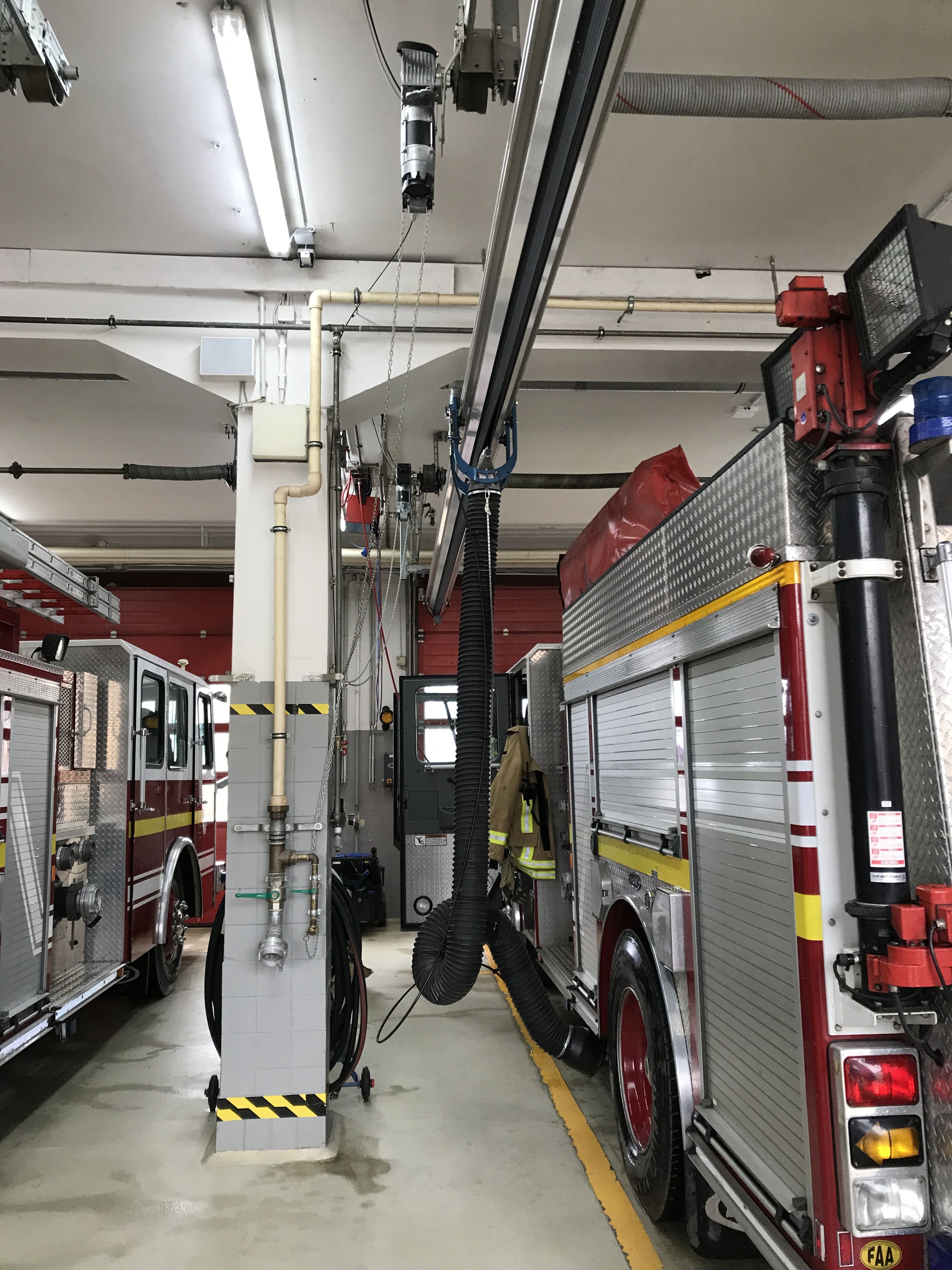

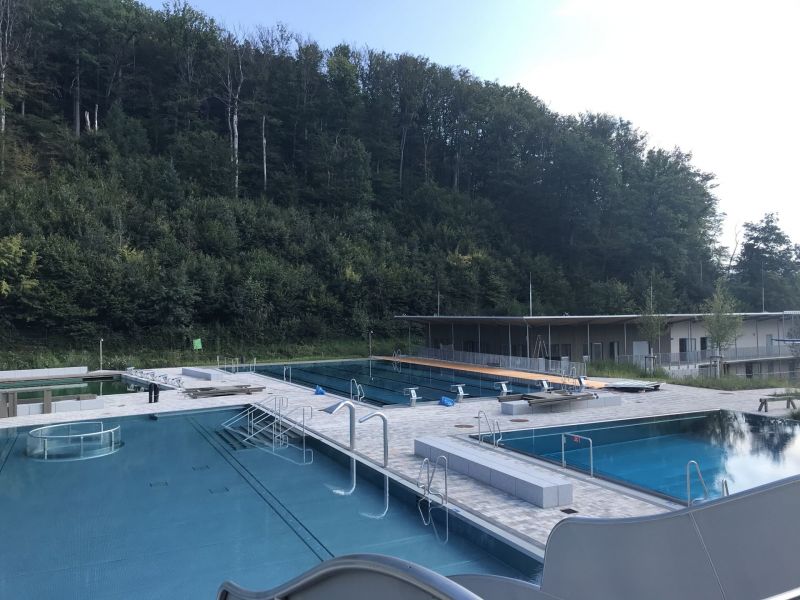

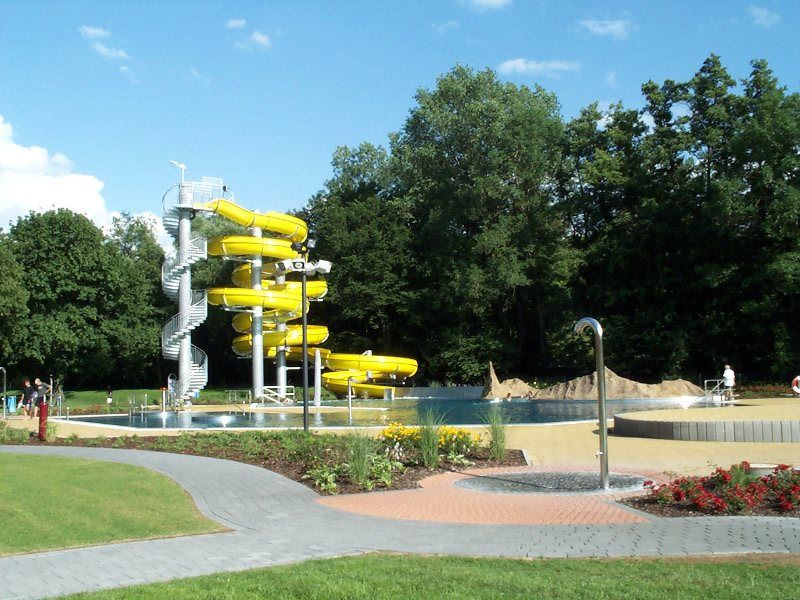

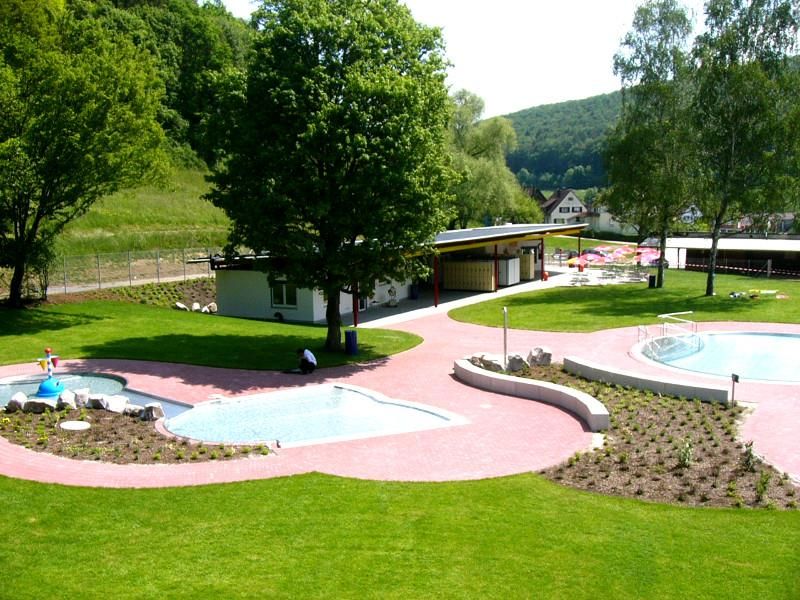

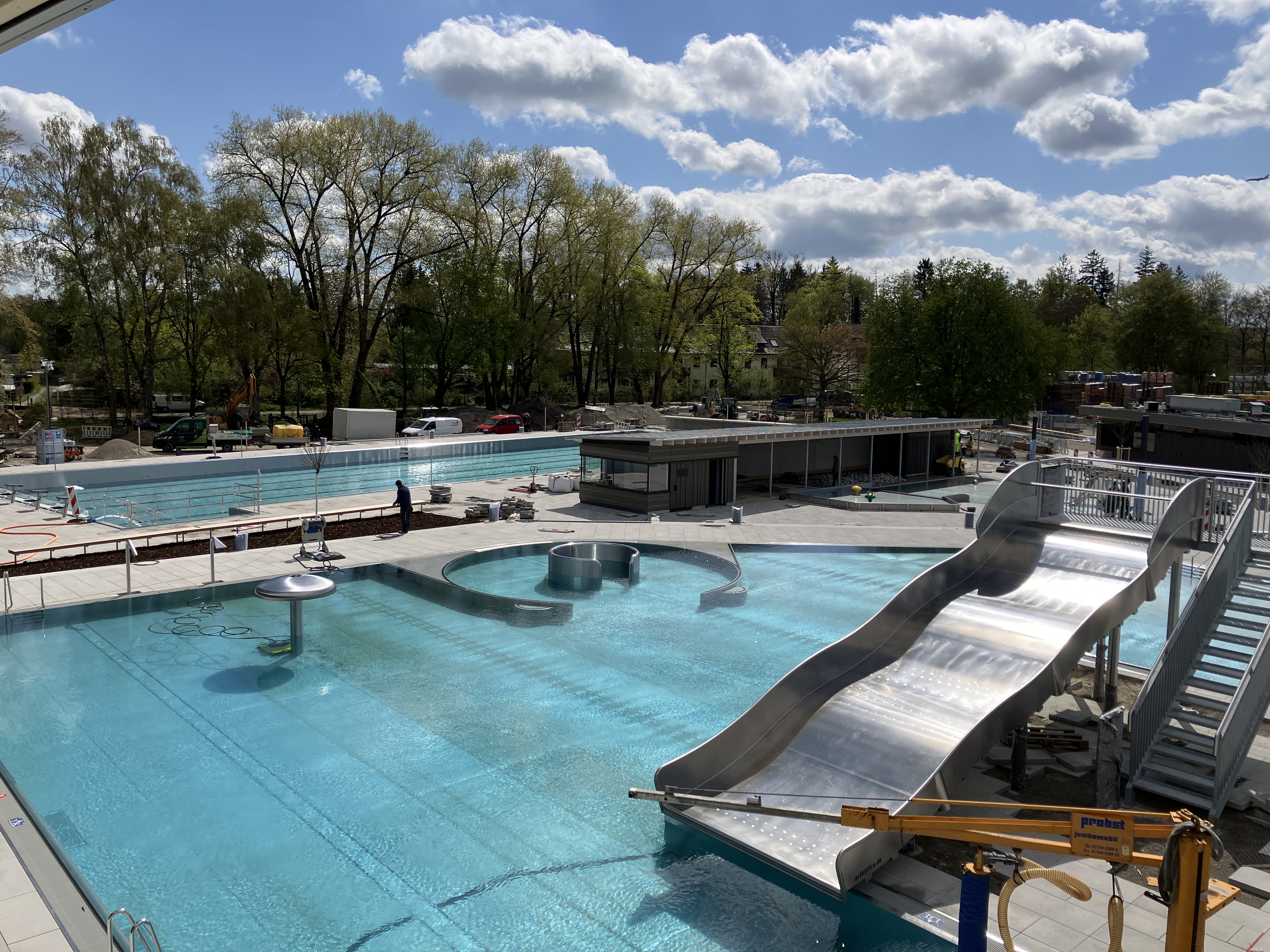

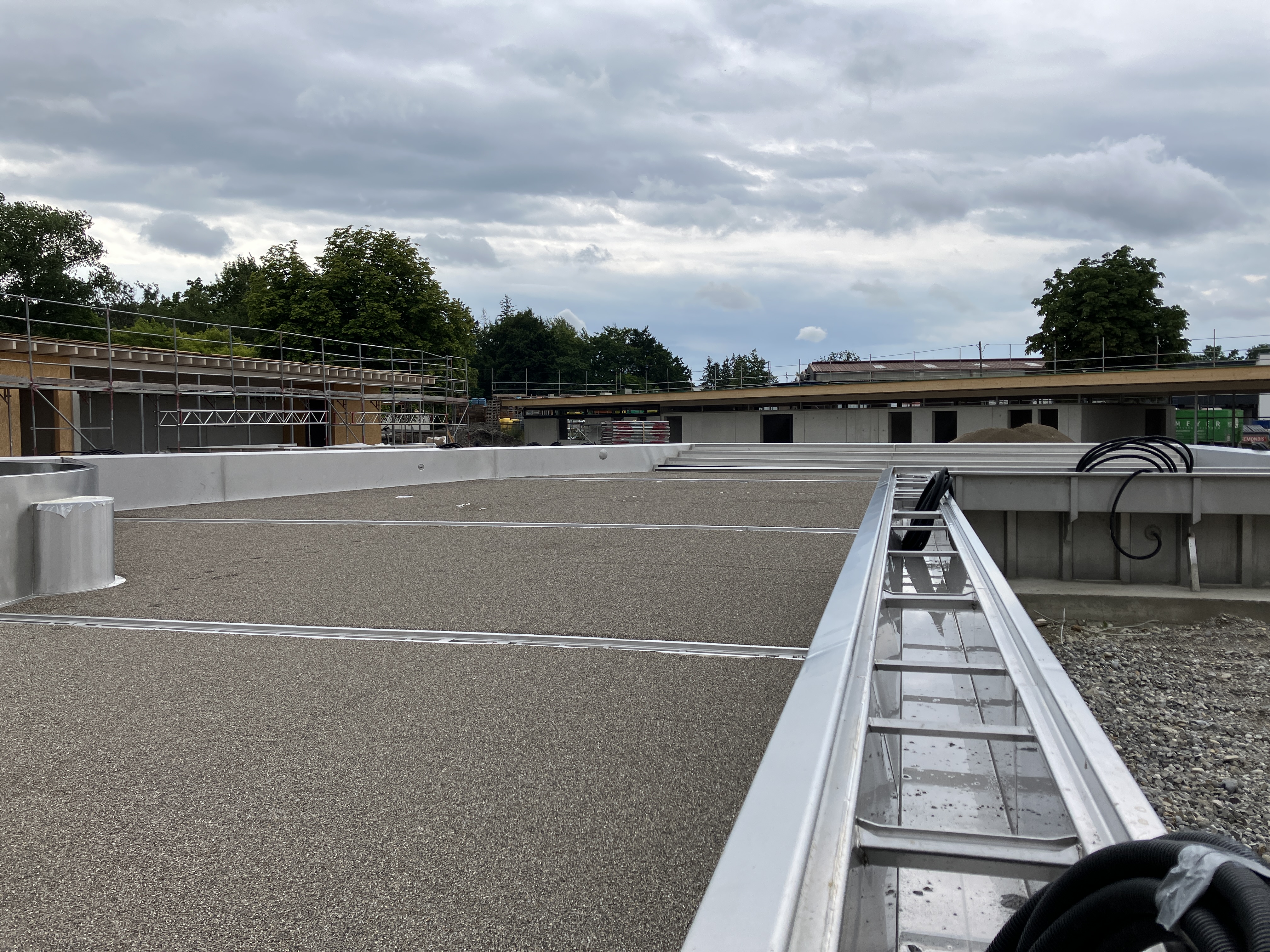

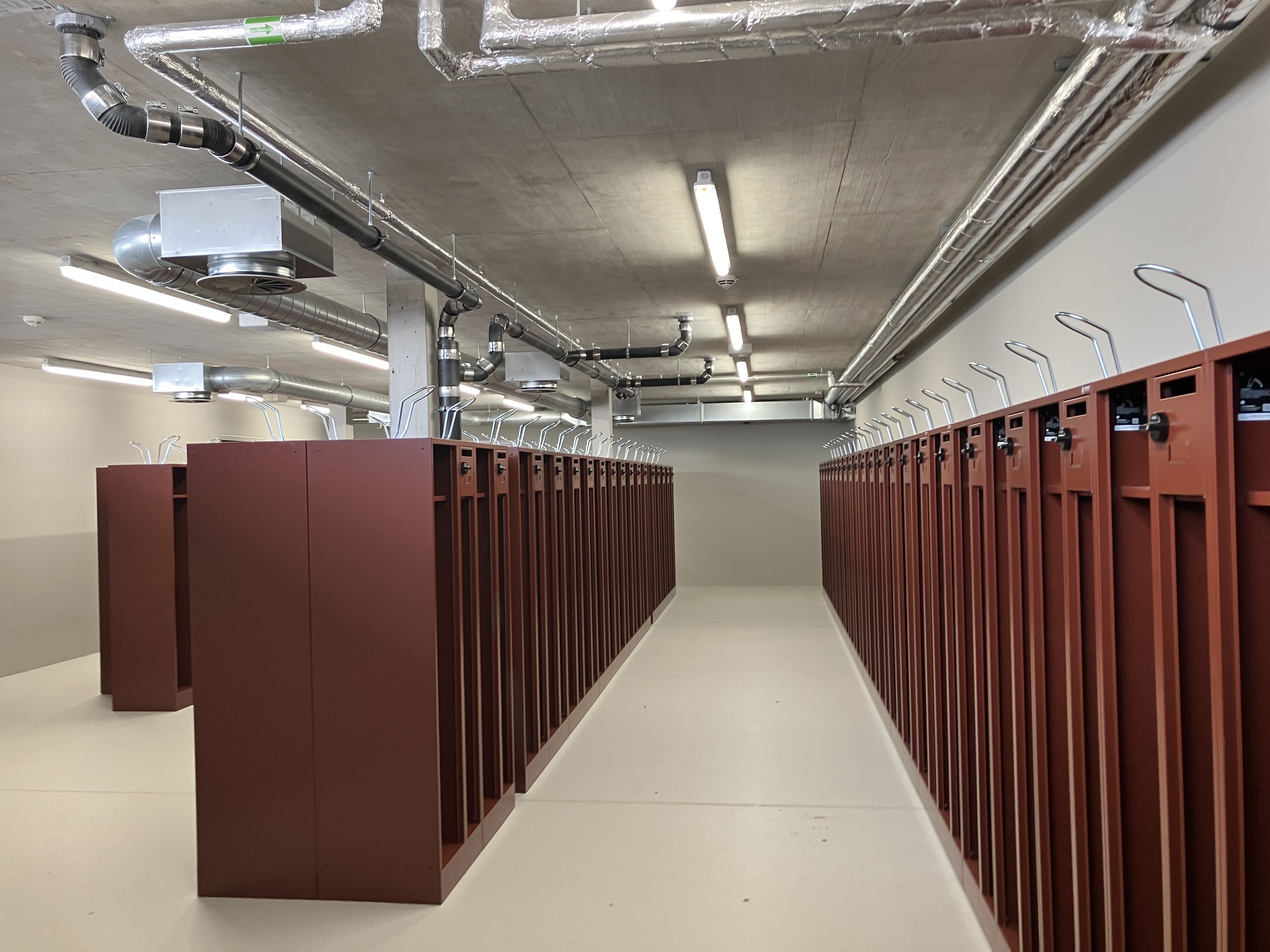

Gaggenau, Wiederherstellung des Waldseebades

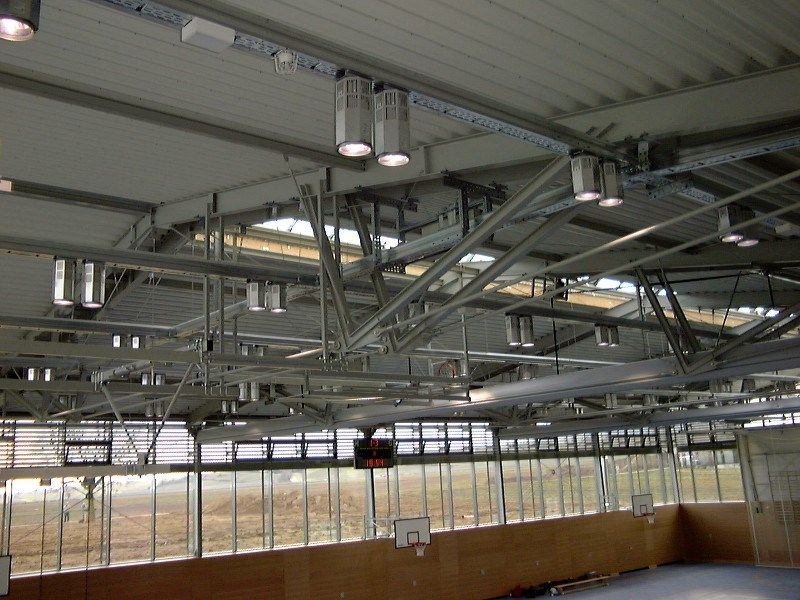

Technische Ausstattung:
Heizung / Lüftung / Sanitär:
Elektro:
Technische Ausstattung:
Technische Ausstattung:

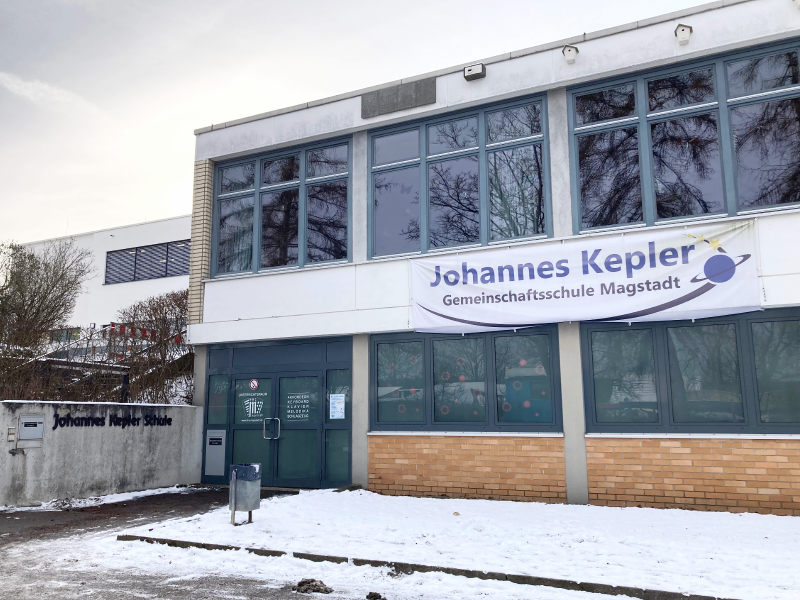

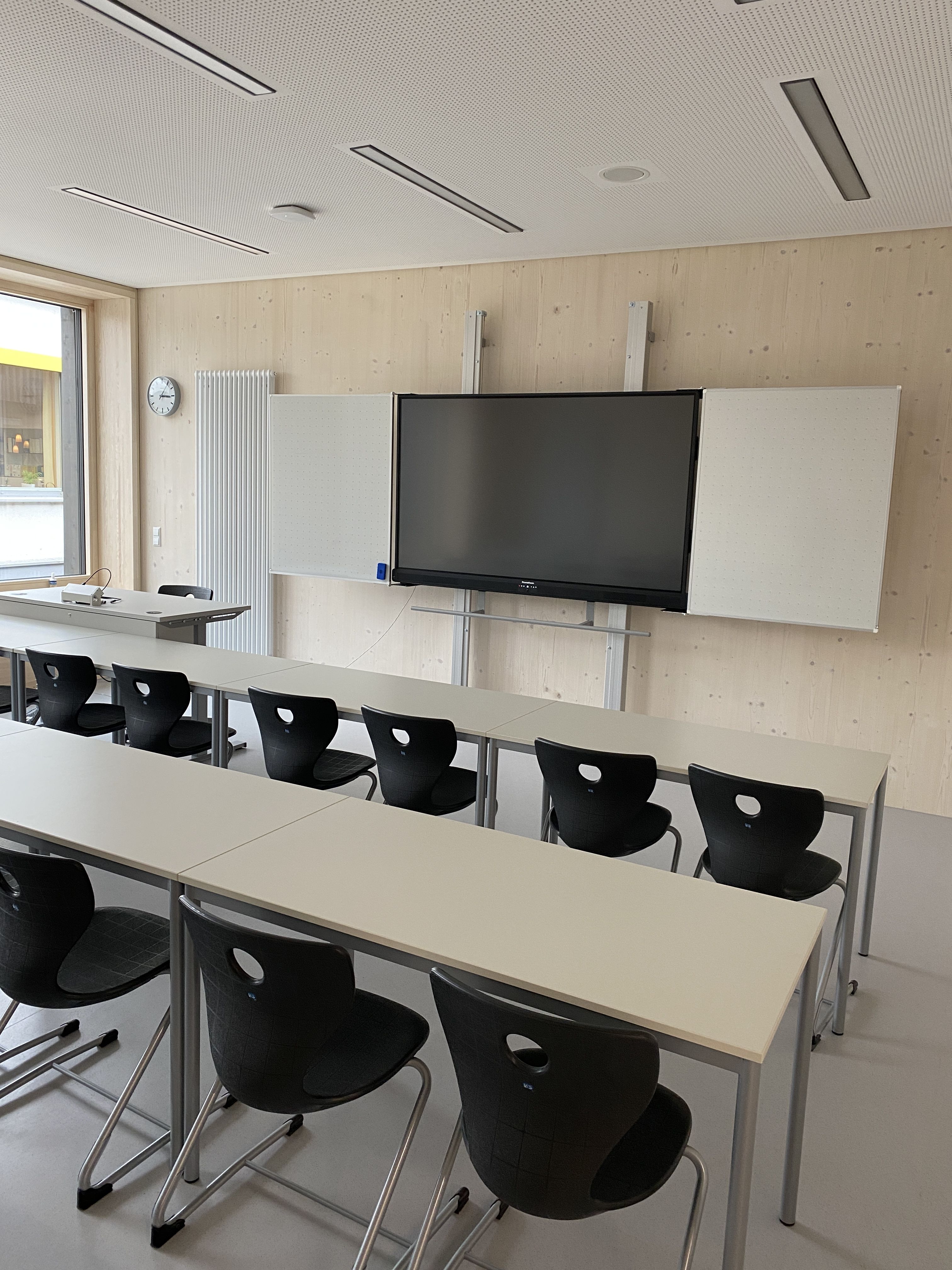

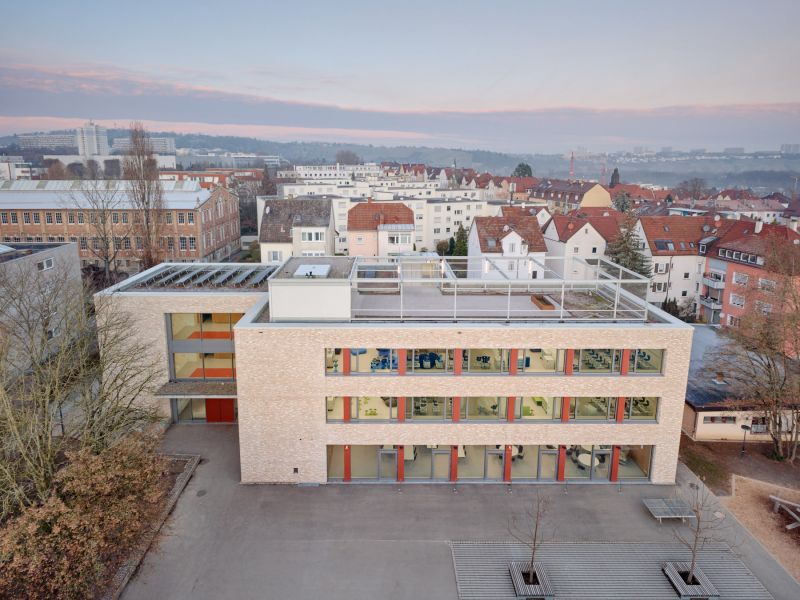

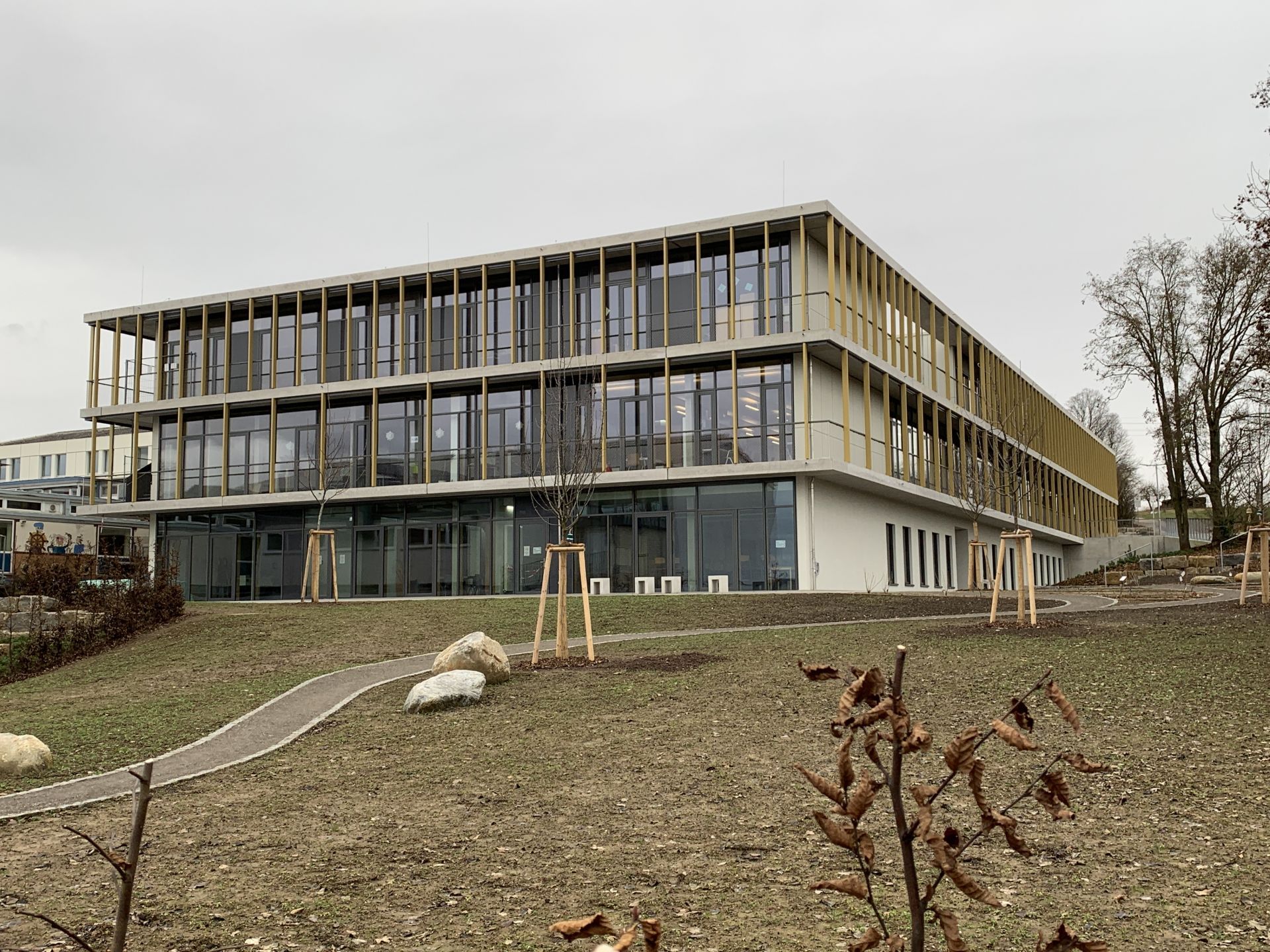

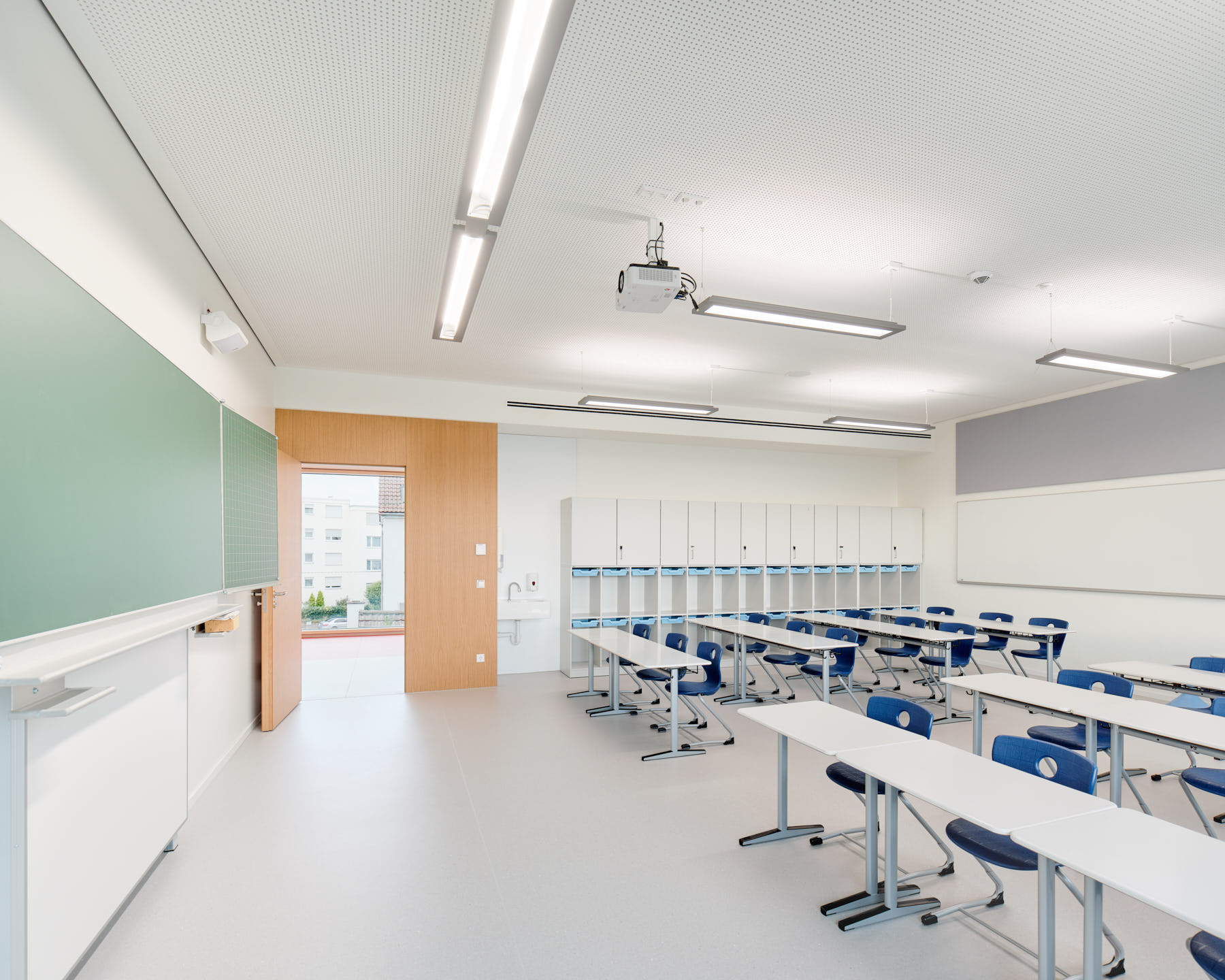

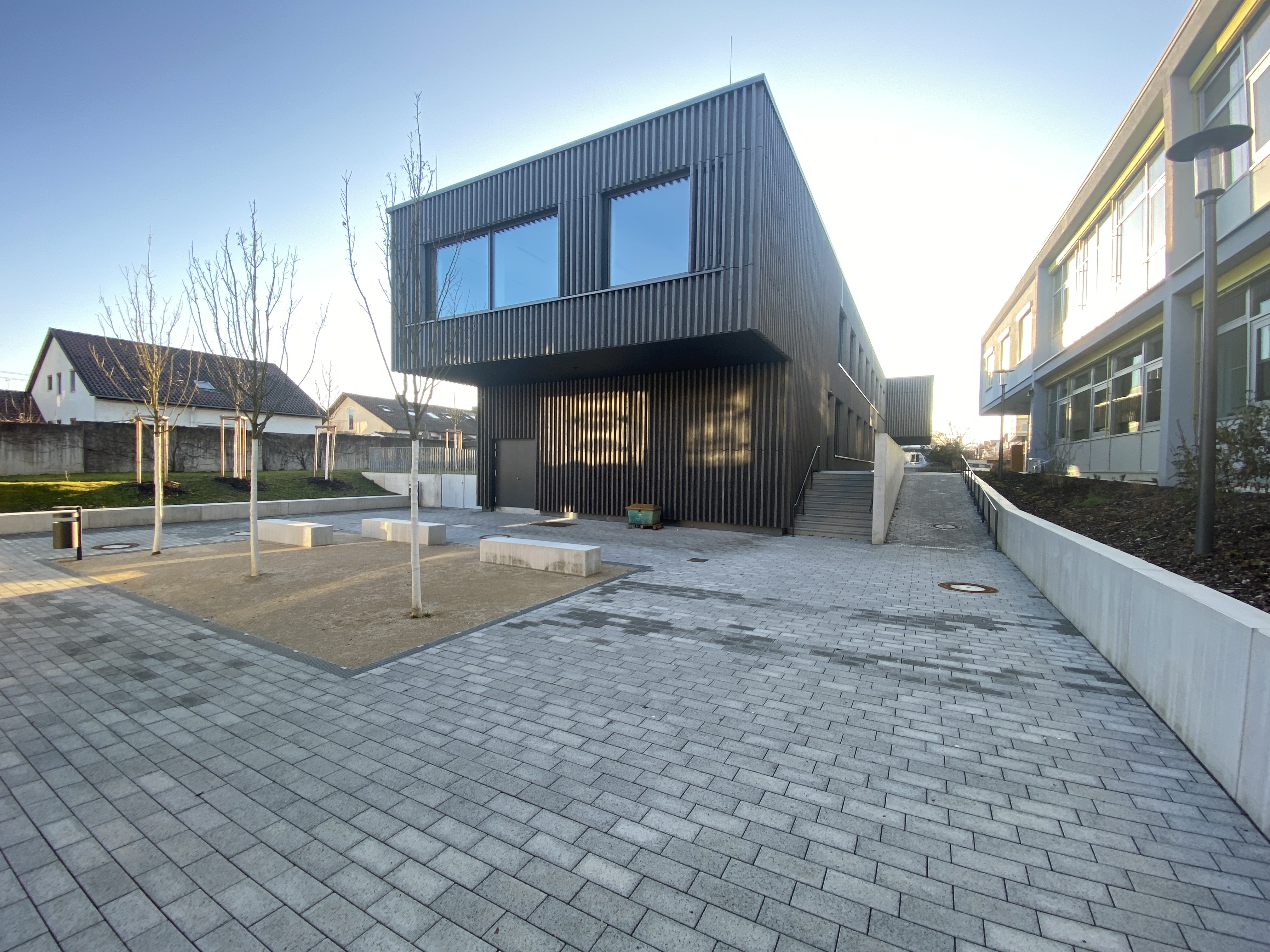

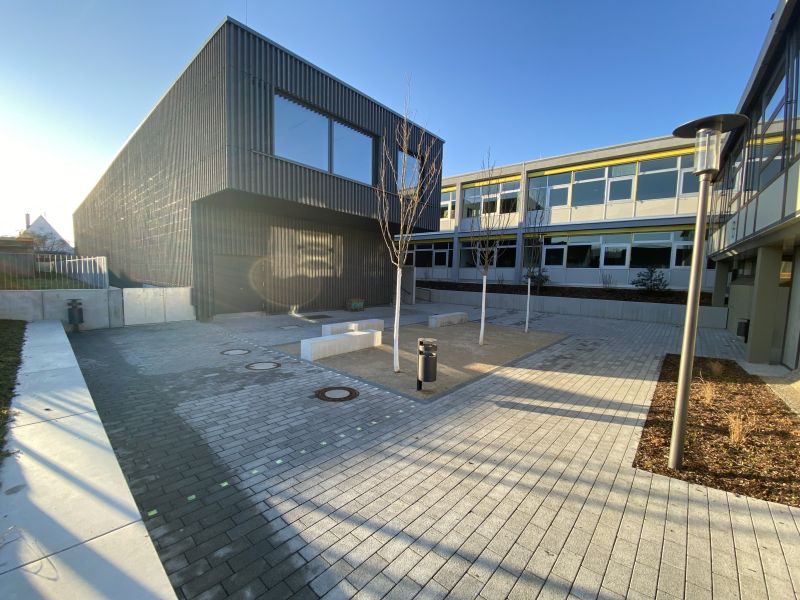

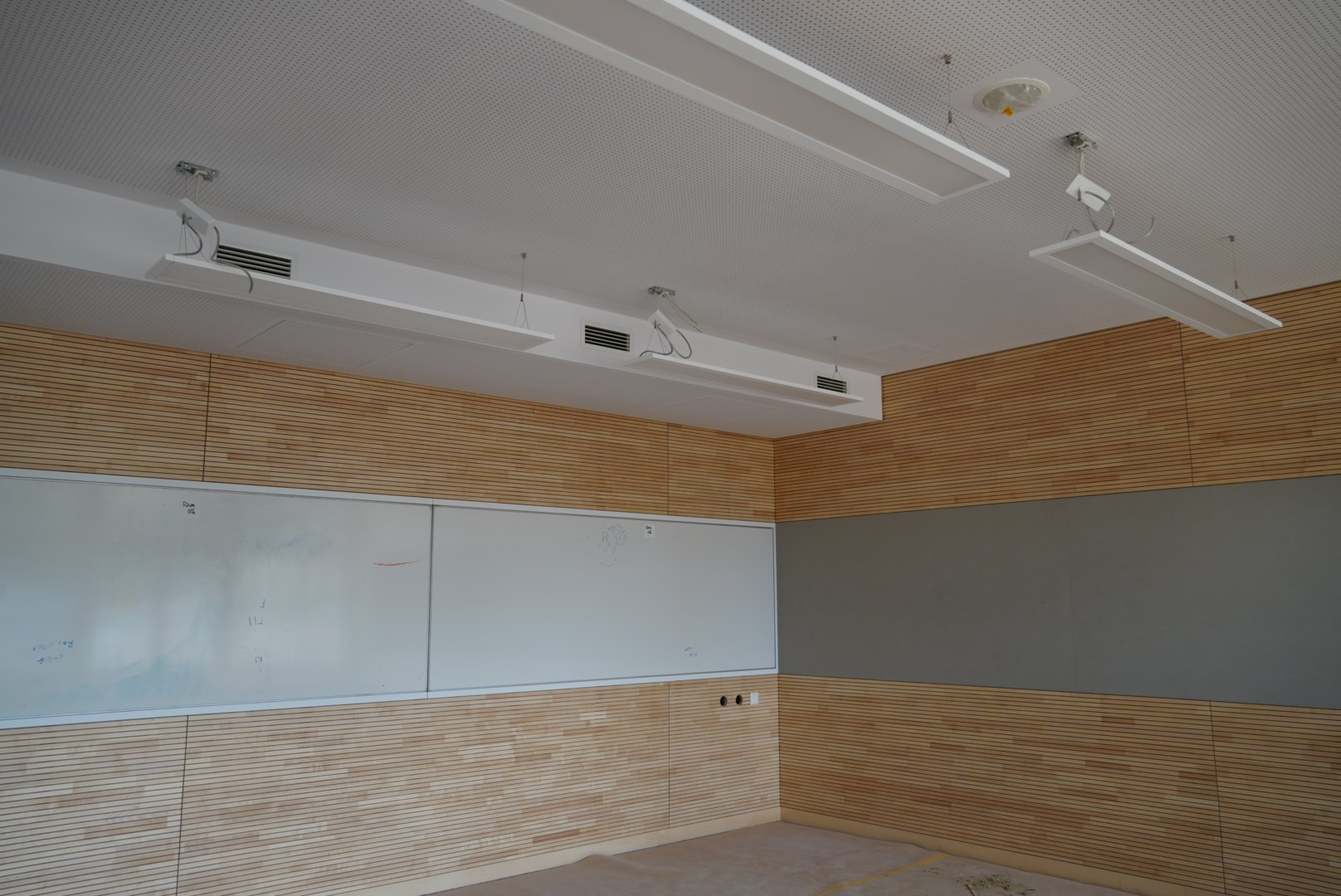

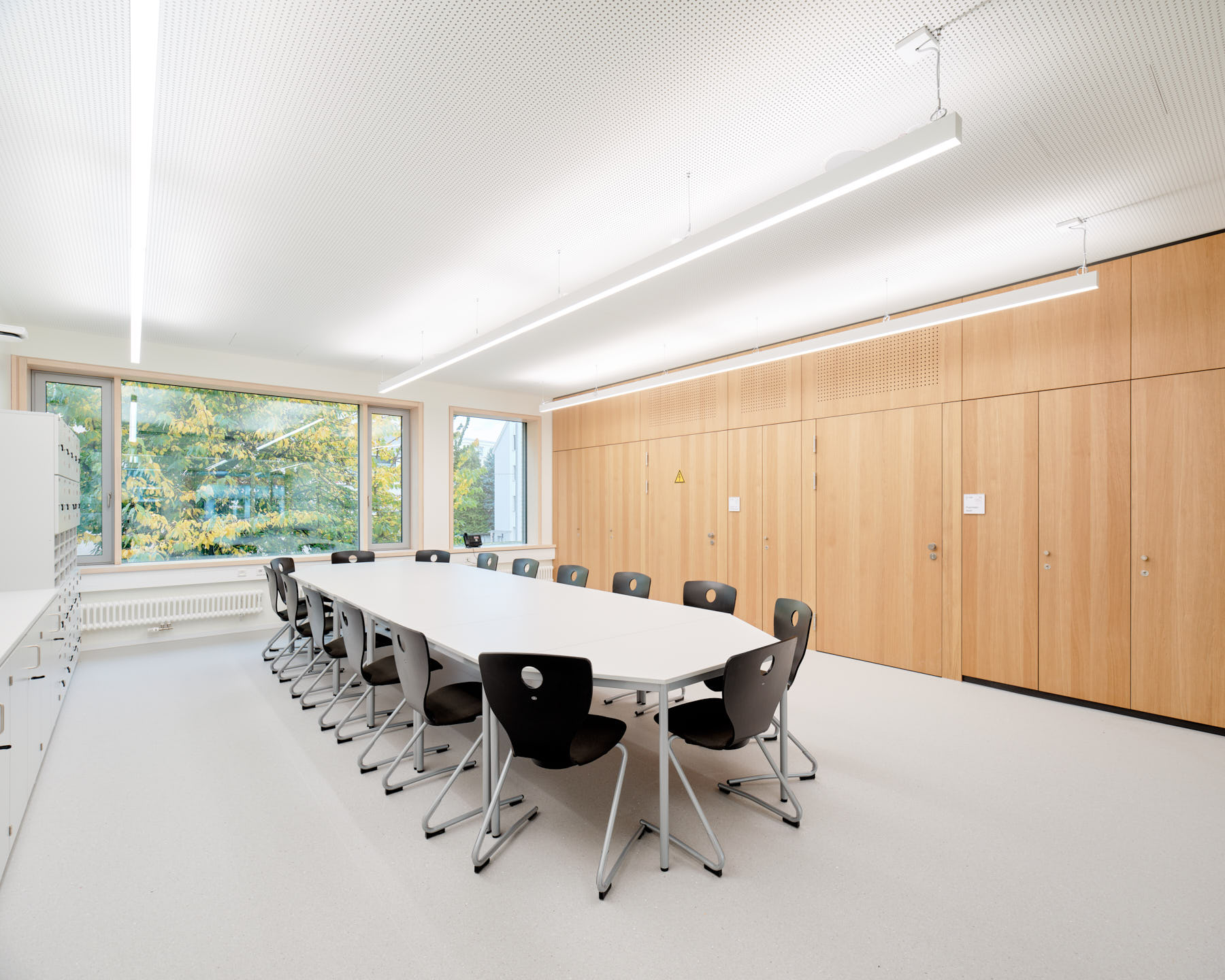

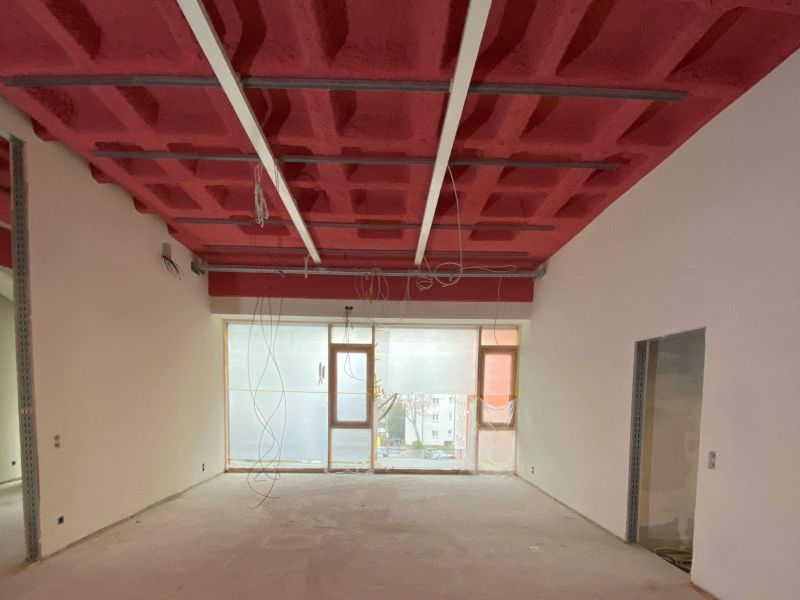

Im Untergeschoss des Neubaus wird eine NSHV aufgebaut. Über diese werden die einzelnen Unterverteiler versorgt. Jeder Klassenraum und Gruppenraum erhält eine eigene Unterverteilung, in der die Stromversorgung des Klassenzimmers und die Gebäudeleittechnik enthalten ist. Für die Verwaltung und das Lehrerzimmer ist eine separate Unterverteilung vorgesehen. Die Steigepunkte und Unterverteiler befinden sich in den Einbaumöbeln an der Flurwand. Die Leitungsverlegung erfolgt hauptsächlich im Bereich von Zwischendecken und innerhalb der Einbaumöbel.
Die Schaltung der Beleuchtung erfolgt im gesamten Gebäude präsenz- und lichtabhängig, in den Klassenzimmern erhält der Lehrer die Möglichkeit über einen Schlüsselschalter die automatische Steuerung der Beleuchtung auf "manuell" umzuschalten. Dieser Steuerbefehl wird im 1 ½ Stunden-Takt zurückgesetzt.
Die erforderlichen mittleren Beleuchtungsstärken für die einzelnen Raumbereiche werden auf Grundlage der DIN EN 12464-1 festgelegt:
Die kompletten Beleuchtungskörper sind in LED-Technik.
Das Behinderten-WC erhält eine autarke Lichtrufanlage, die nur vor Ort optisch und akustisch alarmiert.
Zur Versorgung der Klassenzimmer und der Büros sowie dem Lehrerzimmer mit Daten- und Telefonempfang wird eine strukturierte Verkabelung vorgesehen.
Im Untergeschoss wird ein neuer 19‘‘-Schrank vorgesehen, der über eine LWL-Verbindung mit dem bestehenden Datenraum verbunden wird.
Das Projekt wird mit einer hocheffizienten Gebäudetechnik ausgestattet. Um diesem Anspruch auch in der Gebäudeautomation gerecht zu werden, sind die Komponenten vernetzt und mit einem übergeordneten Management- und Monitoringsystem verbunden.
Technische Ausstattung:

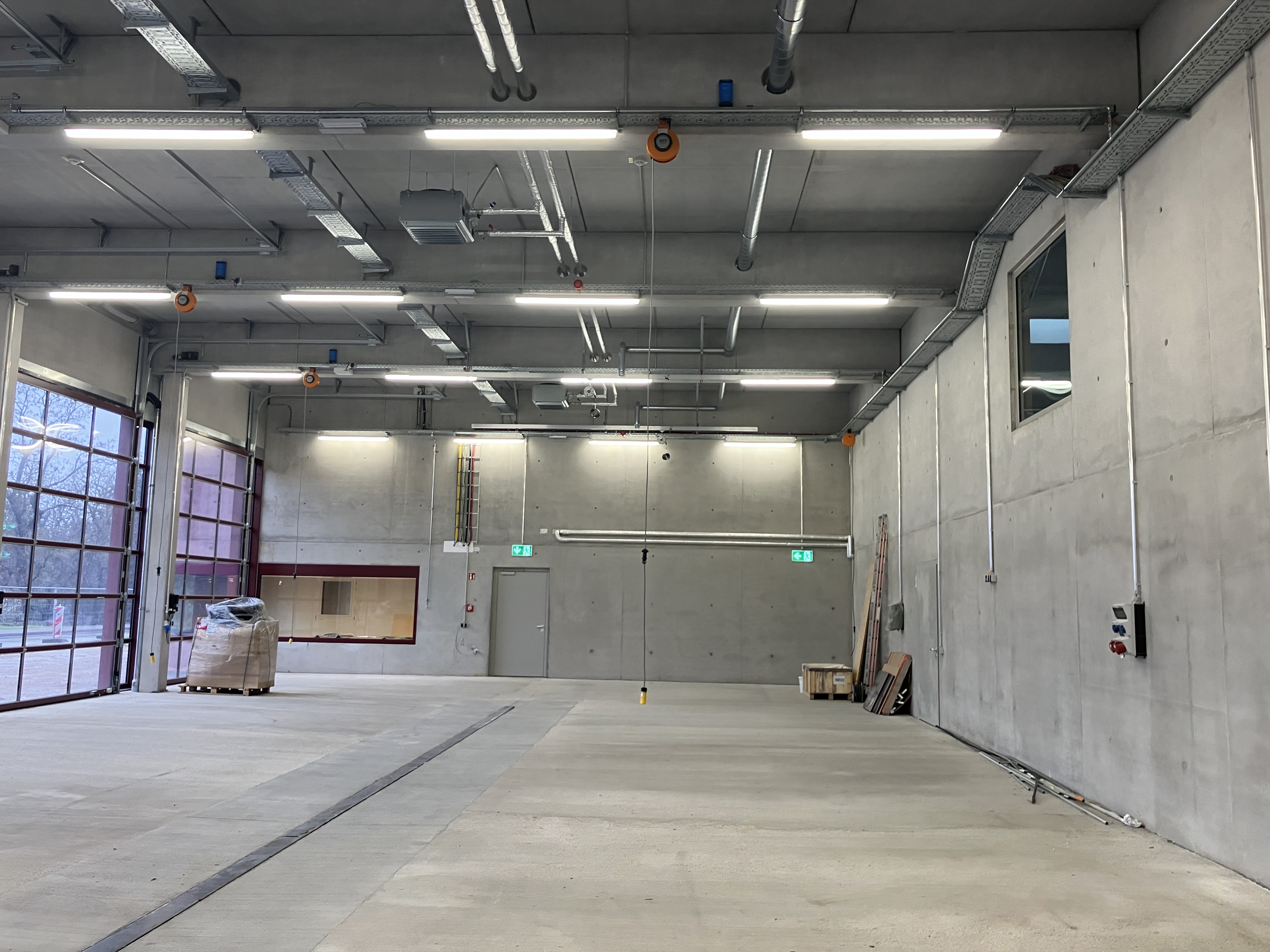

Technische Ausstattung:
Bildquelle: Atelier Altenkirch, August 2020
Bildquelle: Jochen Stueber
Technische Ausstattung
Bau A + B:
Bau C:
Bildquelle Titelbild: NEUMO Ehrenberg Group, August 2020
Beschreibung zum Foto:
Betonfertigteilstation, komplett ausgebaut mit Mittelspannungsschaltanlage, Niederspannungshauptverteilung und ein Öltrafo 800 kVA, zweite Trafokammer als Reserve.
Technische Ausstattung:

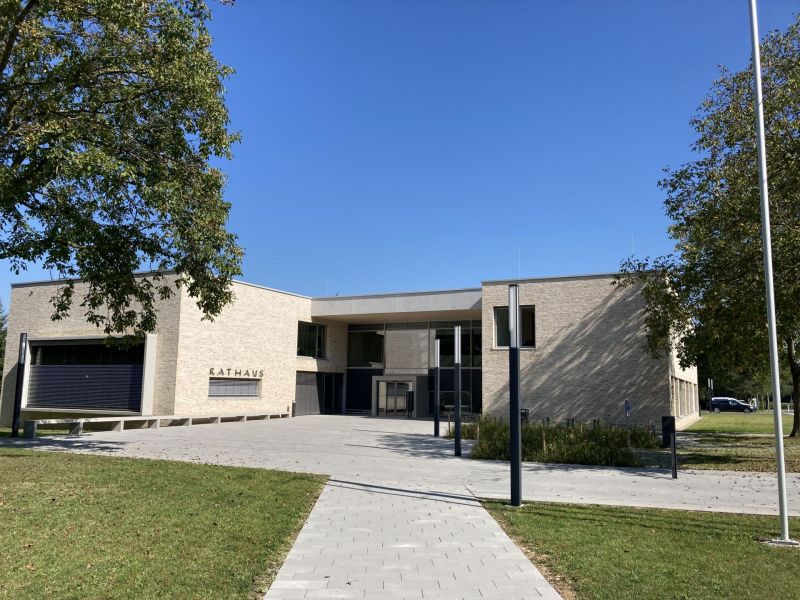

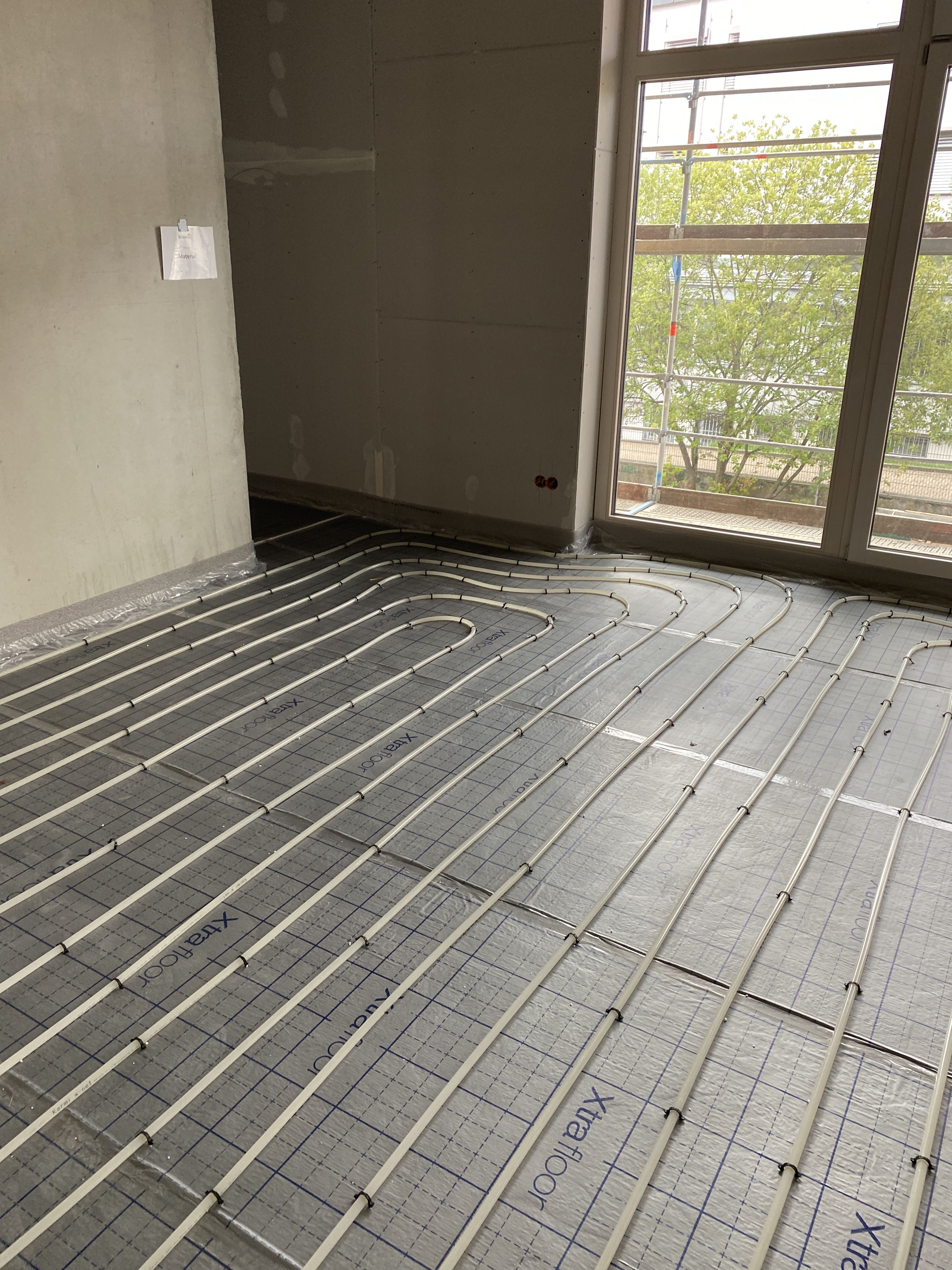

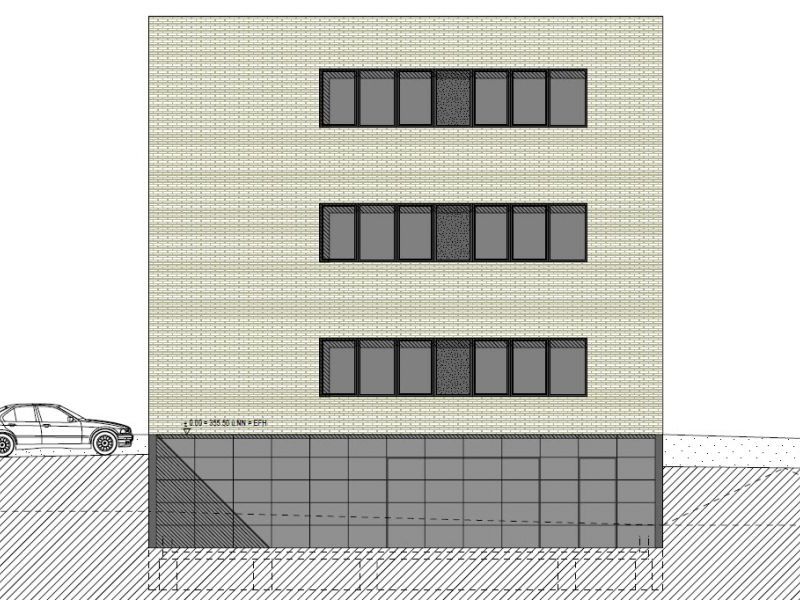

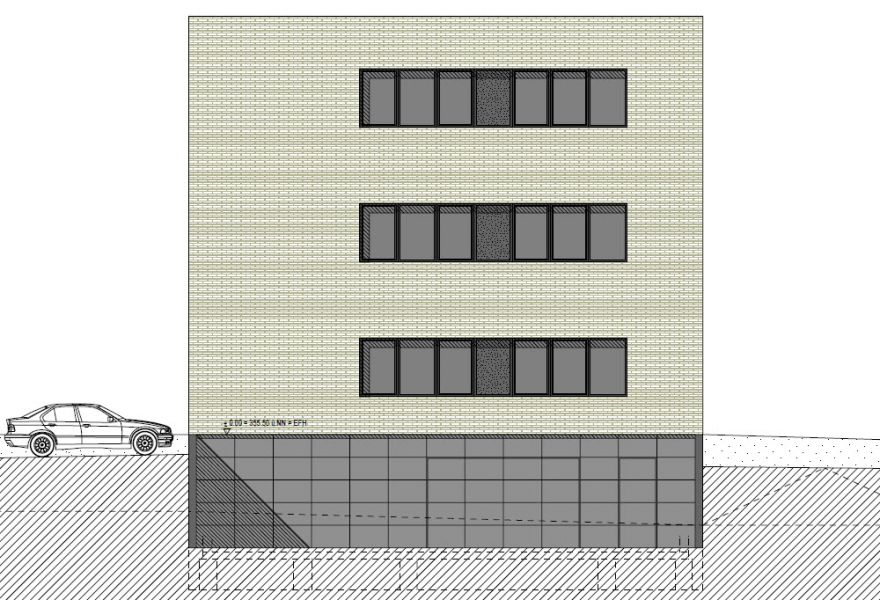

- Heiz- und Kühldecke in den Büroräumen EG und dem gesamten Obergeschoss,
übrige Beheizung über Fußbodenheizung
- Anbindung an Nahwärme- / Kältenetz, Betrieb durch einen Contracting-Vertrag
- Umfangreiche Gebäudeautomation mit integrierter Raumautomation
- Belüftung von Sitzungssaal, Trauzimmer und Vorraum über zentrale RLT-Anlage,
Außen- und Fortluftführung über Dach
- RLT-Anlage mit kombiniertem Heiz- / Kühlregister zur Temperierung der
versorgten Räume
Technische Ausstattung:
Bildquelle: Jochen-Stüber-Fotografie, 2020-12-07 / krueger wilkins architekten
Technische Ausstattung:
Technische Ausstattung:
Technische Ausstattung:
Technische Ausstattung:

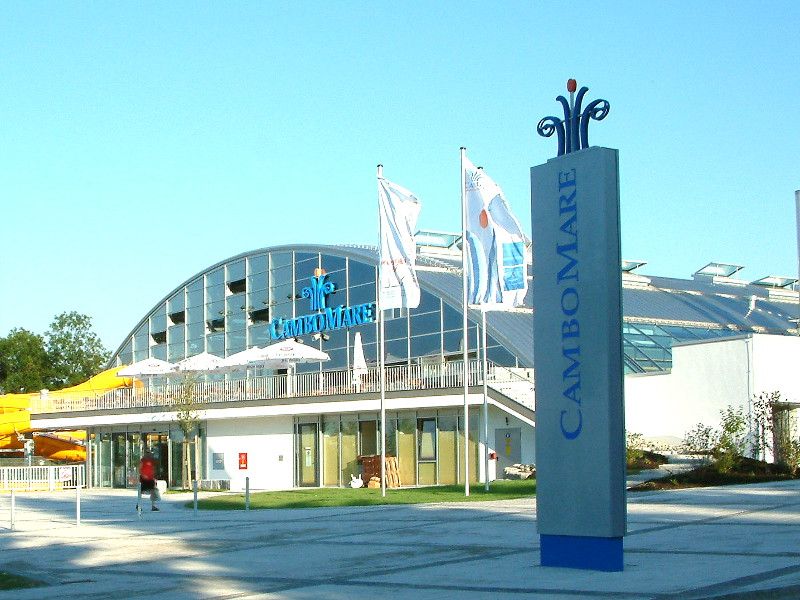

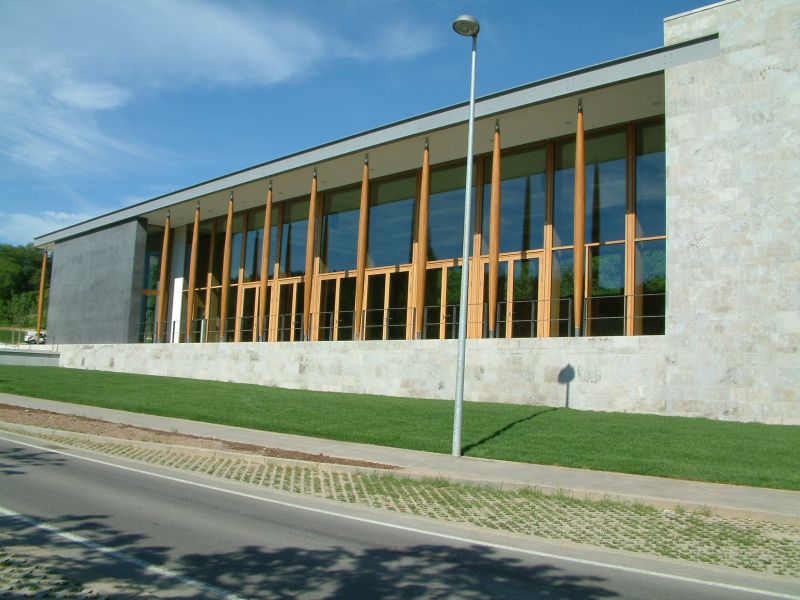

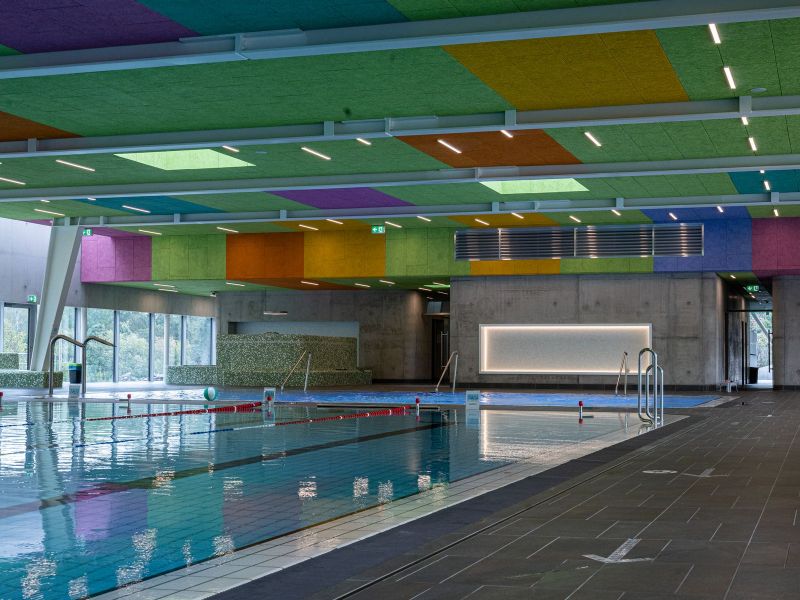

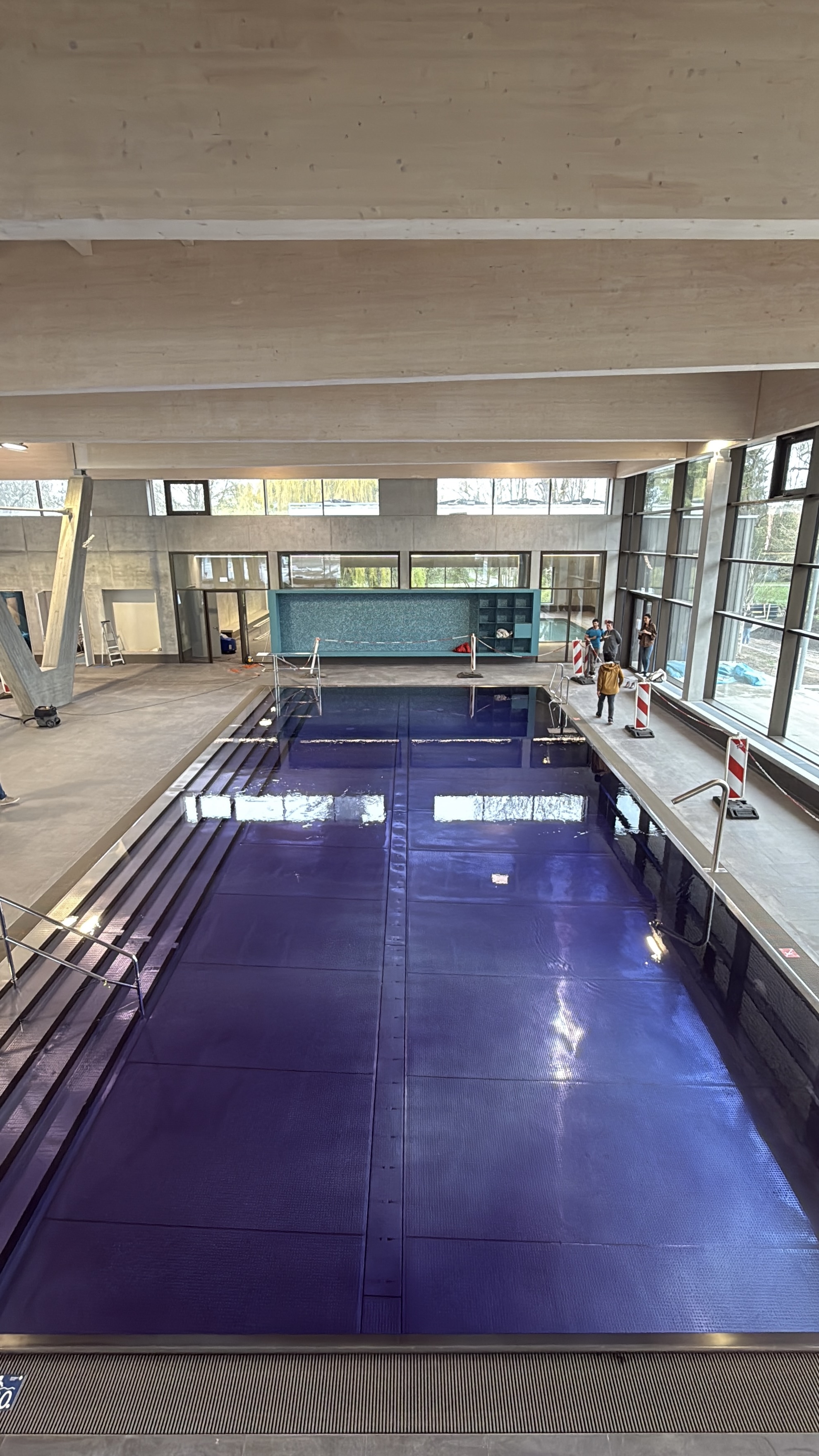

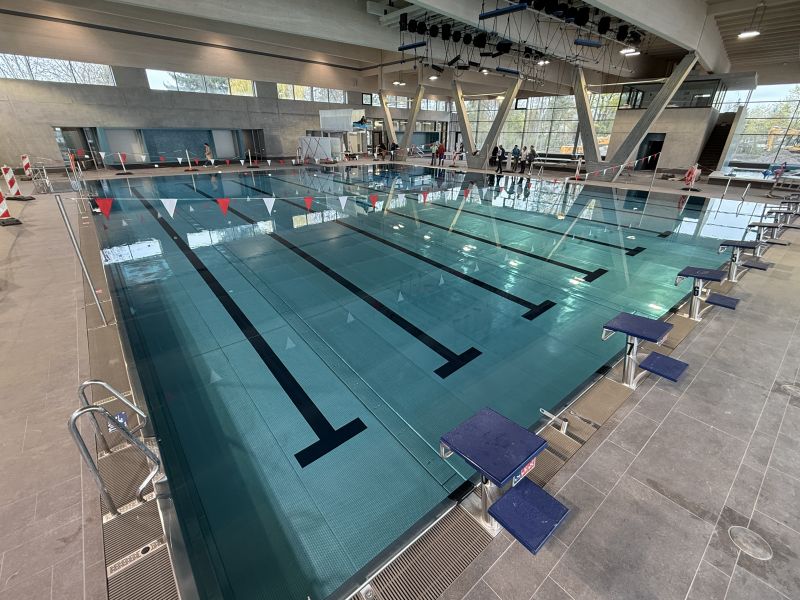

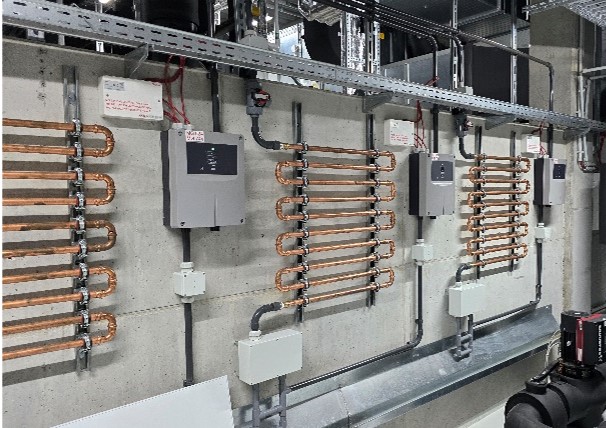

Badewasseraufbereitung:
Kreislauf 1 Schwimmerbecken: Umwälzmenge 110 m³/h
Kreislauf 2 Nichtschwimmerbecken: Umwälzmenge 94 m³/h
Kreislauf 3 Kinderplanschbecken: Umwälzmenge 14 m³/h,
Wärmerückgewinnung aus Stetsabläufen, Badewasseraufbereitungsanlagen nach DIN 19643, Aufbereitungsverfahren Flockung-Mehrschichtfiltration-Chlorung, Desinfektionsverfahren: Chlorgas, horizontale Beckendurchströmung
Sanitär:
Armaturen mit Hygienespülung, zentrale Frischwasserstation zur Warmwasserbereitung, halbautomatisch gesteuerte thermische Desinfektion, Entwässerung des Regenwassers in die Vorflut, Entwässerung der technischen Anlagen in die Vorflut
Wärmeversorgung:
Zur Wärmeversorgung des Hallenbades wird aus einem Nahwärmeverbund Wärme zur Verfügung gestellt.
Die Addition der einzelnen Wärmeverbraucher aus der Heizlastberechnung sowie der benötigten Wärmeenergie für die Beckenbeheizung ergibt einen Gesamtwärmebedarf von ca. 550 kW.

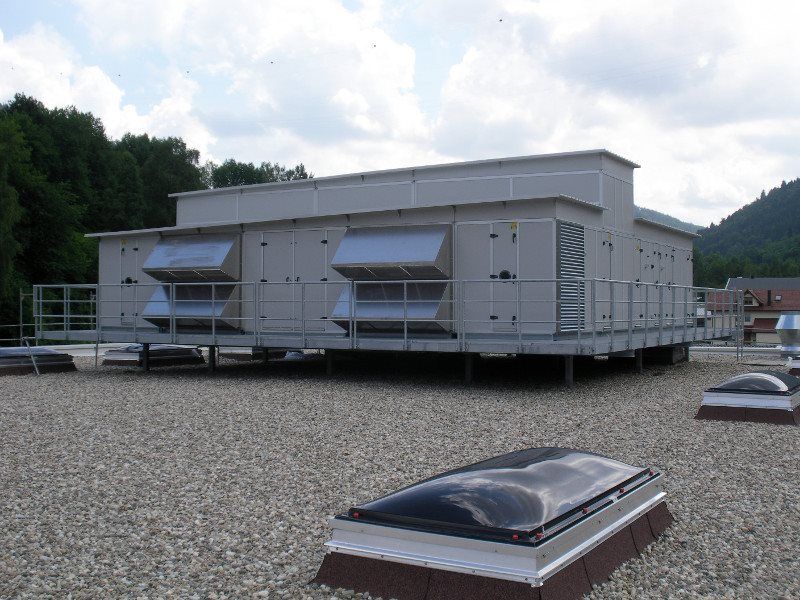

Lüftungsanlagen:
5 Anlagen mit einer Gesamtluftmenge von ca. 44.000 m³/h, variabler Außenluftanteil.
Anlage 1, Schwimmhalle: 31.500 m³/h
Anlage 2, Umkleiden / Duschen: 6.500 m³/h
Anlage 3, Nebenräume / Foyer: 5.000 m³/h
Anlage 4, Technik: 5.000 m³/h
Anlage 5, WC's EG: 1.000 m³/h
Elektrotechnik:
Das gesamte Haus ist mit einem BUS-System KNX ausgestattet. Über ein Touch-Bedientableau kann das Badpersonal die erforderlichen Schaltvorgänge auslösen. Bei Netzausfall wird die Sicherheitsbeleuchtung durch eine Zentralbatterieanlage sichergestellt. Das gesamte Gebäude ist mit einer flächendeckenden Brandmeldeanlage ausgestattet. Eine elektroakustische Anlage (ELA) wurde für das gesamte Gebäude vorgesehen.
Zur Videoüberwachung einzelner Bereiche sind mehrere Netzwerkkameras eingebaut.
Das gesamte Hallenbad wurde flächendeckend mit einer LED-Beleuchtung ausgestattet.
Sämtliche Schwimmbecken sind mit LED-Unterwasserbeleuchtung mit Farblichtsteuerung ausgestattet.
Gebäudeautomation:
Sämtliche Schalt- und Steuerfunktionen der Badewasser-, Heizungs-, Raumluft- und Sanitärtechik wurden auf eine übergeordnete Gebäudeleittechnik aufgeschaltet. Über diese ist eine zentrale Bedienung, Kontrolle und Überwachung der technischen Anlagen möglich.
Der Schwerpunkt der Gebäudeleittechnik liegt bei der energieoptimalen Regelung und Steuerung der Automatisierungsstationen der Haustechnik.
Bildquelle: JA Foto & Gestaltung, Pforzheim
Artikel aus Sport Bäder Freizeit Bauten
Quellenhinweis: Sport Bäder Freizeit Bauten, Ausgabe Januar 2019
Artikel aus Archiv des Badewesens
Quellenhinweis: AB Archiv des Badewesens, Ausgabe Dezember 2018

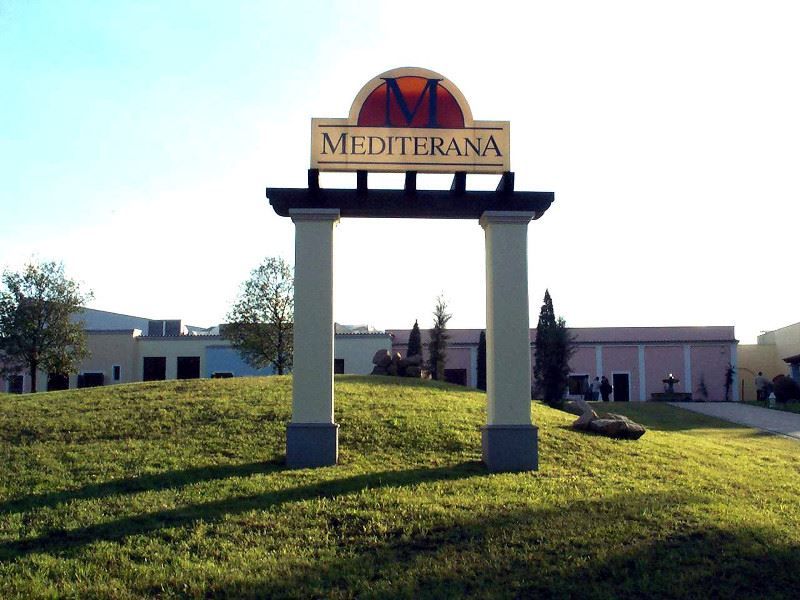

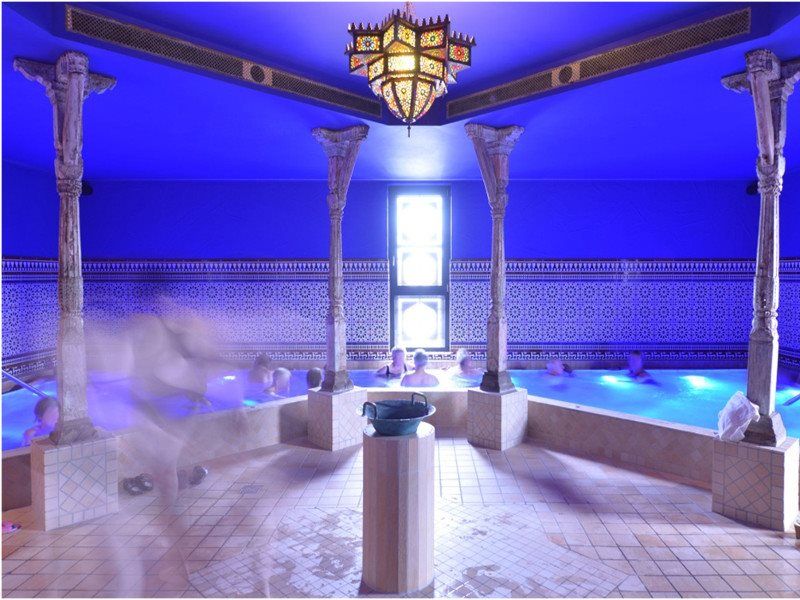

Bauherr: Mediterana GmbH & Co. KG
Wasserfläche: ca. 650 m²
Technikkosten (netto): ca. 3,8 Mio. EUR
Bauzeit: 1999 - 2000
Erweiterung: 2008 - 2009
Infos zum Projekt:
Technische Ausstattung:
Technische Ausstattung:
Elektro:
Badewasser:
Sanitär:
Wärmeversorgung:
Lüftung:
Gebäudeautomation:
Bildquelle: Wieland & Schultz Kaiserslautern GmbH
Technische Ausstattung:
Technische Ausstattung:

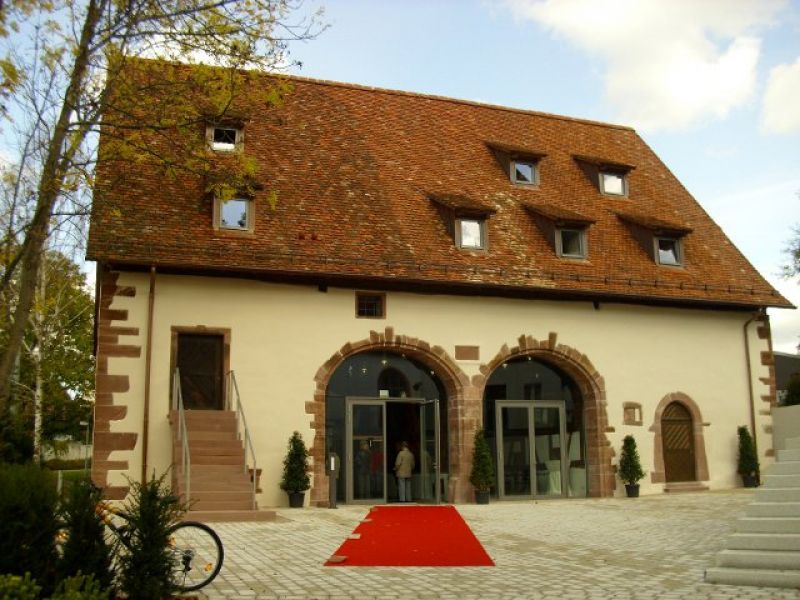

Das Gebäude wird über eine Gas-Brennwert-Heizung in Verbindung mit einer Fussbodenheizung beheizt. Der Bürgersaal wurde mit einer Lüftungsanlage mit Wärmerückgewinnung ausgestattet. Die komplette Sanitäreinrichtung wurde erneuert und auch ein behindertengerechtes WC steht nun zur Verfügung. Im Bereich Elektro wurde die Neuinstallation über einen EIB/KNX-Bus umgesetzt.
Technische Ausstattung:
Technische Ausstattung:
Technische Ausstattung:

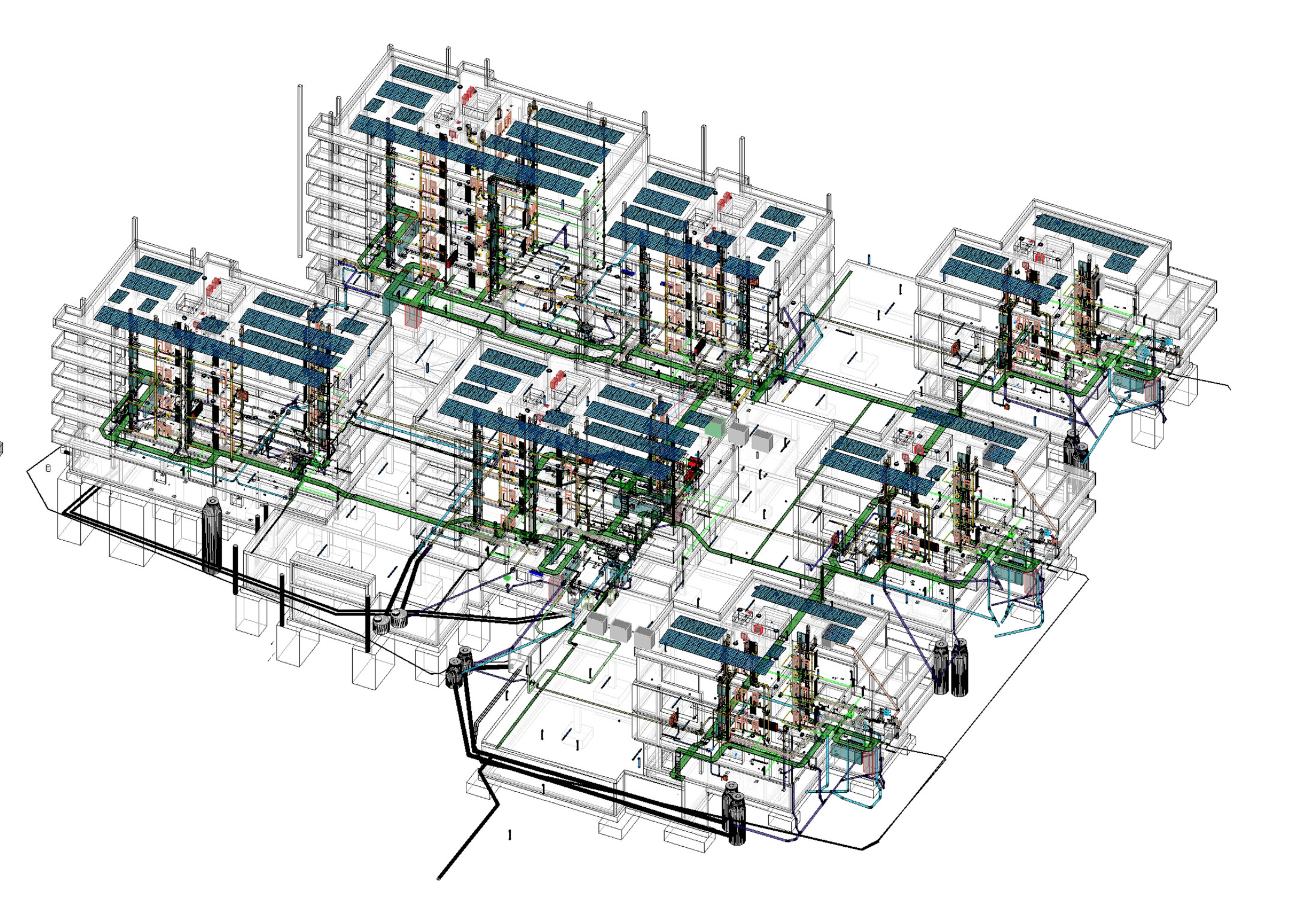

Wärmeerzeugung:
Die Heizwärmeerzeugung erfolgt über ein Eis-Energiespeichersystem.
Dieses stellt eine attraktive Wärmequelle für Sole-Wasser-Wärmepumpen dar. Dabei wird die Wärme aus Umgebungsluft, solarer Einstrahlung und Erdreich genutzt und auf niedrigem Temperaturniveau gespeichert. Ein intelligentes Energiequellenmanagement sorgt für das hocheffiziente Zusammenspiel von Eisspeicher, Solar-Luftabsorbern repektive aus den Rückkühlern und Wärmepumpen. Über das kalte Nahwärmenetz wird die Wärme zu den Wärmepumpen der einzelnen Häuser verteilt.
Systembeschreibung Kühlperiode:
Das über die Heizperiode aufgebaute Eis wird im Sommer zur kostenlosen Kühlung verwendet (Natural Cooling) und über das kalte Nahwärmenetz an die
Häuser verteilt. Sobald das Eis geschmolzen ist, wird der Eis-Energiespeicher nachts aktiv durch die Wärmepumpe in Haus Nr. 10 mit “Kälte” beladen (Active
Cooling). Die beim Active Cooling anfallende Wärme wird über die Solar-Luftabsorber respektive mit Rückkühlern an die Umgebung abgegeben.
Regelungstechnik:
Der Schaltschrank ist als zentrales Steuerorgan für das Zusammenspiel von Wärmepumpe, Solar-Luftabsorber und Eisspeicher zuständig.
Technikräume:
Die Technikräume der Häuser sind die Energiezentralen. Hier werden die Wärmepumpen sowie alle restlichen, hydraulischen Komponenten der
Primärseite wie Wärmetauscher, Ventile, Pufferspeicher etc. aufgestellt.
Kaltes Nahwärmenetz:
Das kalte Nahwärmenetz verteilt die über die Absorber aufgenommene bzw. im Eis-Energiespeicher gepufferte Wärme der Umgebung an die
Wärmepumpen der Wohnhäuser.
Randdaten:
Gesamtheizleistungsbedarf Bereich E: 400 kW
Gesamtkühlleistung zur aktiven Temperierung: 240 kW
Eis-Energiespeicher mit 14 m Durchmesser, 5 m Tiefe und ca. 700.000 Liter Wasservolumen
